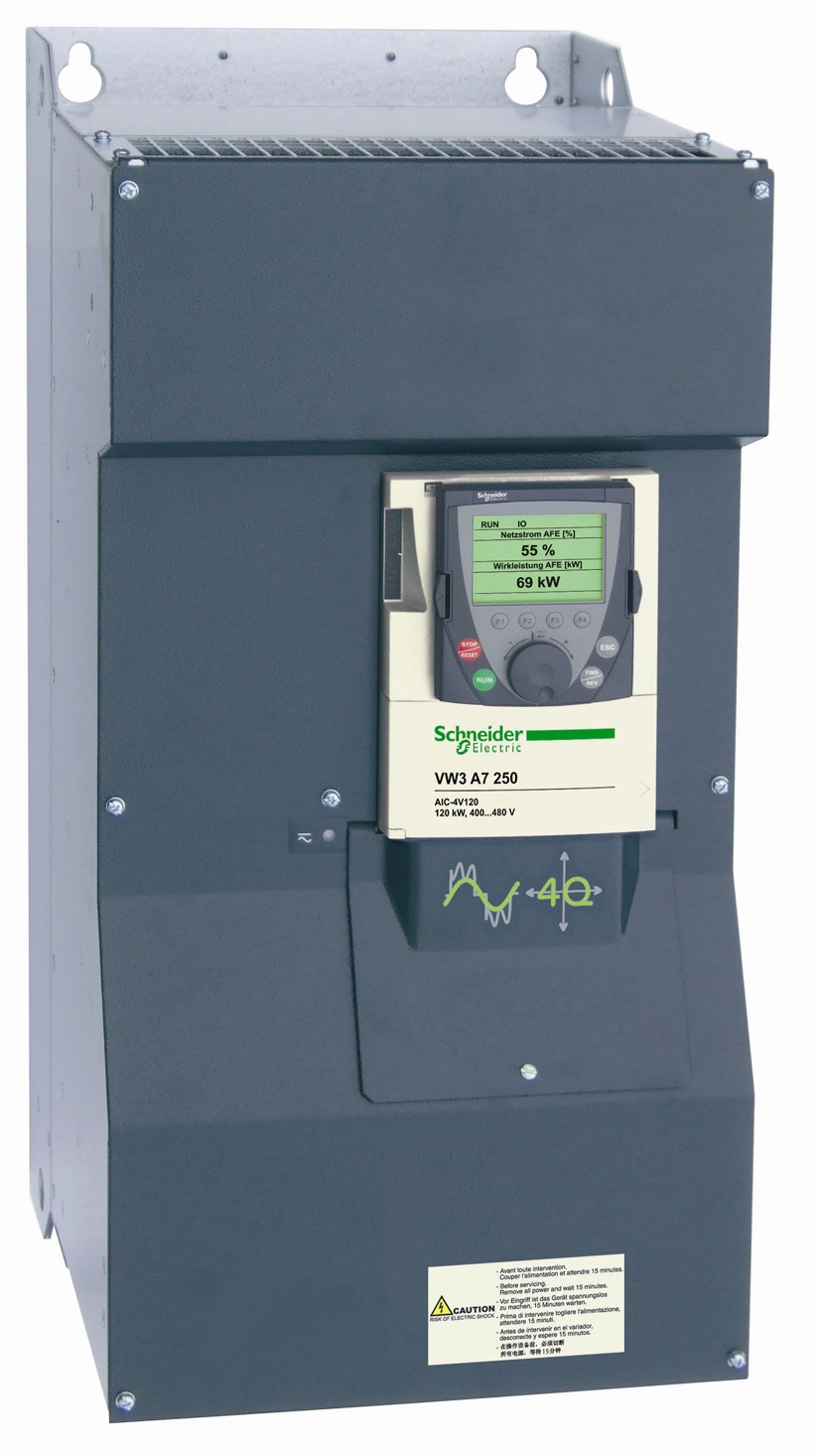

Altivar AFE (Active Front End) - Дополнительное оборудование для возврата энергии в питающую сеть

Экплуатационные характеристики

• Коэффициент нелинейных искажений ниже 4%
• Коэффициент мощности примерно 1 вне зависимости от нагрузки и направления энергии
• Падения сетевого напряжения до 40 % без прерывания работы
• Расширенный диапазон разрешённых частот
• Допустимый ток короткого замыкания до 100 кА

Простота разработки и установки

• Встроенный сетевой контактор
• Отсутствие необходимости применения внешнего источника питания для цепей управления
• Встроенная цепь заряда, рассчитанная на четырехкратную мощность звена постоянного тока
• Работа, не зависящая от порядка чередования фаз

Энергосбережение

• Рекуперация энергии в питающую сеть
• Улучшенный КПД благодаря инновационной системе управления
• Отсутствие гасящего резистора с большими потерями энергии и, следовательно, высокая надежность при больших искажениях напряжения питающей сети
• Уменьшение потерь в трансформаторе, кабелях и распределительных устройствах

Активный выпрямитель напряжения устанавливается на входе стандартного преобразователя частоты и включает в себя три компонента:

• Автономный инвертор напряжения AIC
• Модуль сетевого фильтра LFM (фильтр ЭМС, сетевой контактор и зарядная цепь)
• Сетевой дроссель LFC (состоит из 3 элементов)

Технические характеристики

• Диапазон мощностей: 120 - 860 кВт
• 3-фазное питание, 380 - 480 В ±10 %; 50/60 Гц ±5 %
• 3-фазное питание, 500 - 525 В ±10 %; 50 Гц ±5 %
• 3-фазное питание, 575 - 690 В ±10 %; 50/60 Гц ±5 %
• Встроенный блок со степенью защиты IP00
• Диапазон рабочих температур: от -10 до +45°C (до +60°C со снижением характеристик)

Преимущества

Активный выпрямитель напряжения является дополнительным устройством для преобразователя частоты, с помощью которого тормозная мощность возвращается в сеть. Он обеспечивает работу электропривода в 4-квадрантном режиме и понижает коэффициент нелинейных искажений до уровня ниже 4 %

Он обеспечивает работу электропривода в 4-квадрантном режиме и подходит для любых применений, в которых требуется генераторный режим работы.

Современная элементная база, новейший принцип управления, а также наличие высококачественного фильтра гарантируют коэффициент нелинейных искажений меньше 4 %.

Применение

• Крановые механизмы (электроприводы подъёма и перемещения)
• Наклонные конвейеры, лебедки, эскалаторы
• Сложные приводные системы
• Испытательные стенды и высокодинамичные приводы
• Турбонасосные агрегаты
• Приводы с низким уровнем гармоник
