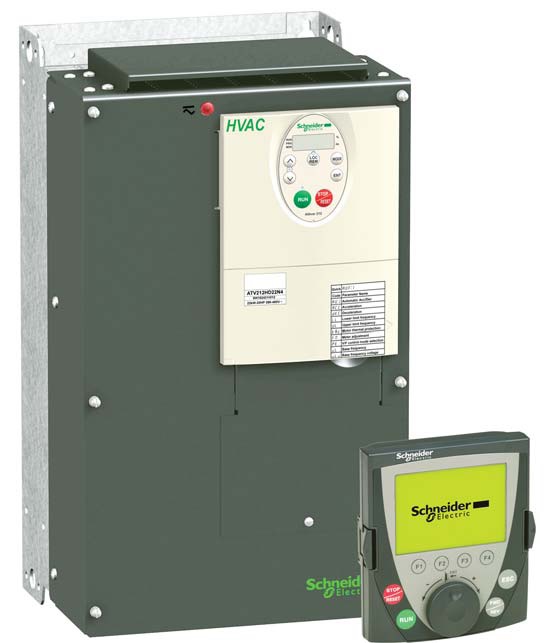

ATV212 - Частотный преобразователь Altivar 212 для вентиляторов и насосов на мощности от 0,75 до 75 кВт

Ориентирован на производительность, управление и защиту зданий. Altivar 212 (ATV212) - это преобразователь частоты для управления 3-х фазными асинхронными электродвигателями на мощности от 0,75 кВт до 75 кВт.

Специально разработан для для наиболее часто встречающихся применений в зданиях обслуживающего сектора (HVAC): отопление, вентиляция, кондиционирование воздуха и насосы. Благодоря ATV212, обеспечивается экономия электроэнергии до 70%.

Характеристики:

• Altivar 212 предназначен для управления 3-х фазными асинхронными электродвигателями на мощности от 0,75 кВт до 75 кВт при питании сети:
  • 200…240 В, 3 фазы, от 0,75 кВт до 30 кВт, IP 21
  • 380…480 В, 3 фазы, от 0,75 кВт до 75 кВт, IP 21
  • 380…480 В, 3 фазы, от 0,75 кВт до 75 кВт, 12/IP 55 типа UL
• Диапазон регулирования: 1:50
• Максимальный момент: 110 % в течении 60 с.
• Встроенный фильтр электромагнитной совместимости, категории C1 - C3, в зависимости от модели
• Встроеные коммуникации: Modbus, METASYS N2, APOGEE FLN P1 и BACnet. Опционально: LonWorks Optional: LonWorks
• Соответствует международным стандартам и сертификациям: UL, CSA, C-Tick и NOM
• Технология антигармоник позволяет добиться THDI < 30 % без использования дополнительных фильтров

Преимущества

Система аварийно-предупредительной сигнализации

• Мониторинг энерогопотребления.
• Обнаружение неисправностей для оперативного вмешательства: разрыв ремня, работа насоса вхолостую, обрыв фазы, перебой в подаче питания и т. д.
• Профилактическое техническое обслуживание для снижения расходов и оптимизации оборудования: сигнал о неисправности, время эксплуатации и т. д.
• Подключение к системе управления зданием, по встроенным протоколам.

Простая установка, конфигурирование и эксплуатация

• Предлагается значительное количество диалоговых средств и средств конфигурирования, позволяющих выполнить установку, настройку и ввод в эксплуатацию быстро и эффективно (выносной графический терминал на 8 языках, мульти-загрузчик, Bluetooth и SoMove Mobile).
• Компактный размер.
• Простота технического обслуживания.

Особое внимание на защите

• Обеспечивает надежную работу и защину оборудования.
• Универсальные функции, специального назначения - разработанные для использования преобразователя частоты в зданиях и сооружениях (противопожарный режим, контроль задвижкой, функция механической защиты.
• Встроенный фильтр электромагнитной совместимости, технология антигармоник (THDI ~ 30 %).

Применение

Вентиляция:

• Меньше шумовых помех (пневмогидравлический шум, шум электродвигателя).
• Обнаружение разрыва компонентов передачи.
• Дымоудаление: принудительный пуск с подавлением неисправностей.
• Автоматический повторный пуск.
• Позволяет контролировать задвижку.

Отопление и кондиционирование воздуха:

• Оптимизация управления при очистке жидкостей.
• Использование ПИД-регулятора (температура, расход, давление).
• Регулирование расходов для лучшего управления энергопотреблением.
• Подавление механического резонанса.

Насосы:

• Обнаружение недогрузки/ перегрузки, работа насоса всухую.
• Конфигурирование для нескольких электродвигателей.
• Ограничение времени эксплуатации при низкой скорости.
• Функция ожидания/включения.
• Подавление всплесков давления для продления срока службы оборудования.

Документация

Каталог Altivar 212 2.1 MB

Руководство по установке Altivar 212 5.5 MB

Руководство по программированию Altivar 212 3.3 MB

Руководство по быстрому запуску преобразователя частоты ATV212 1.5 MB
